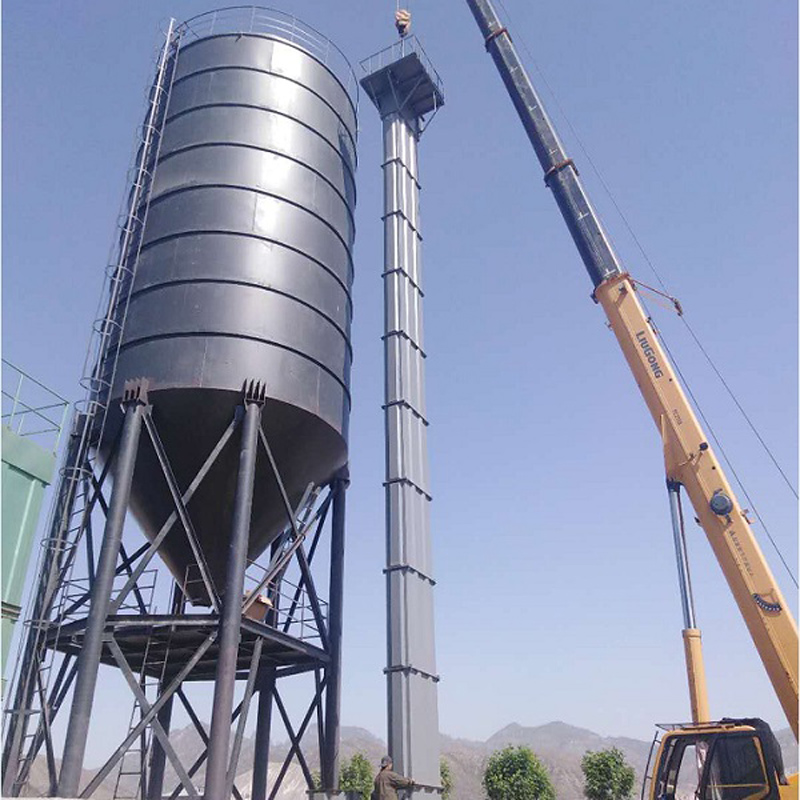

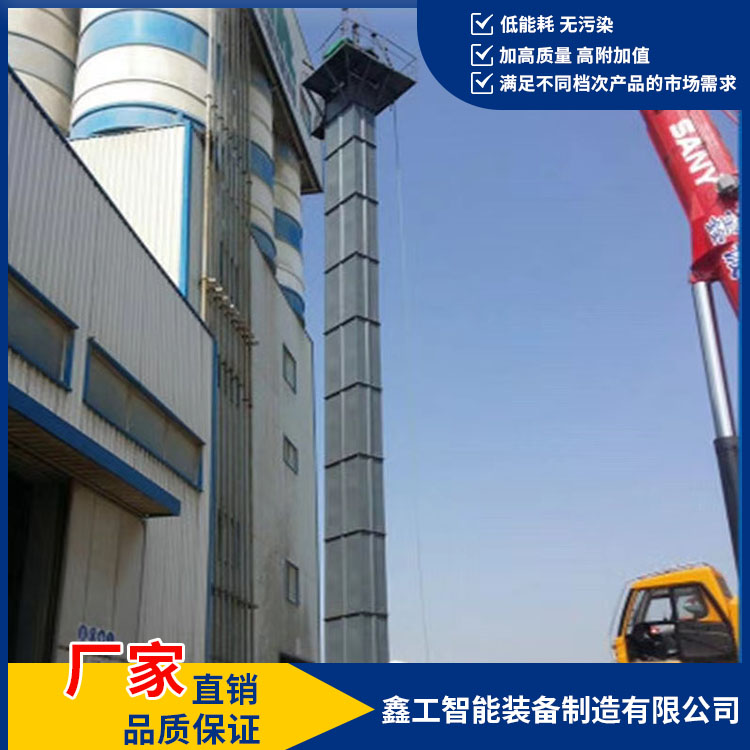

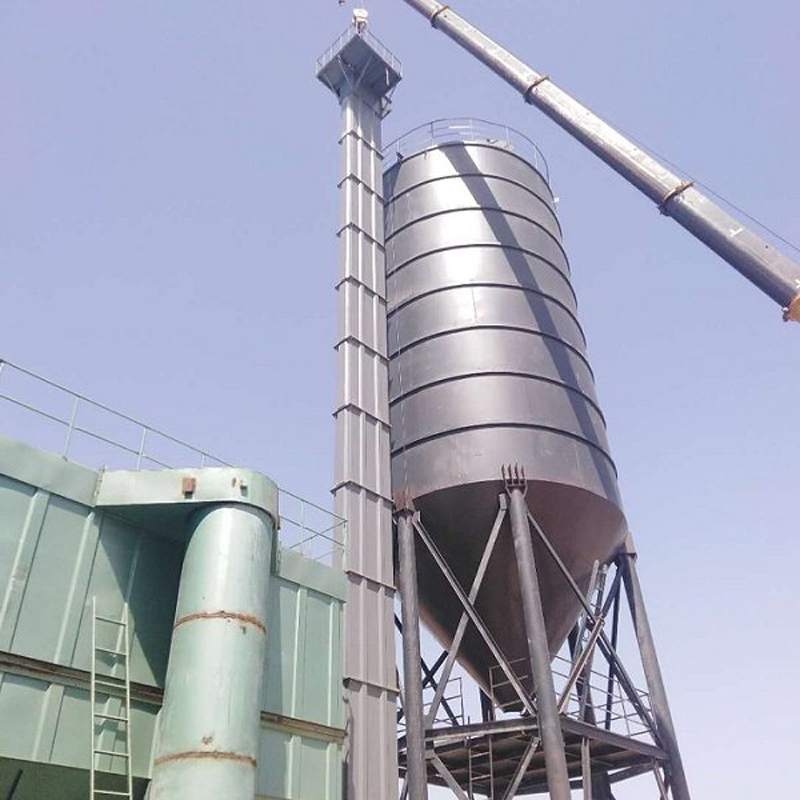

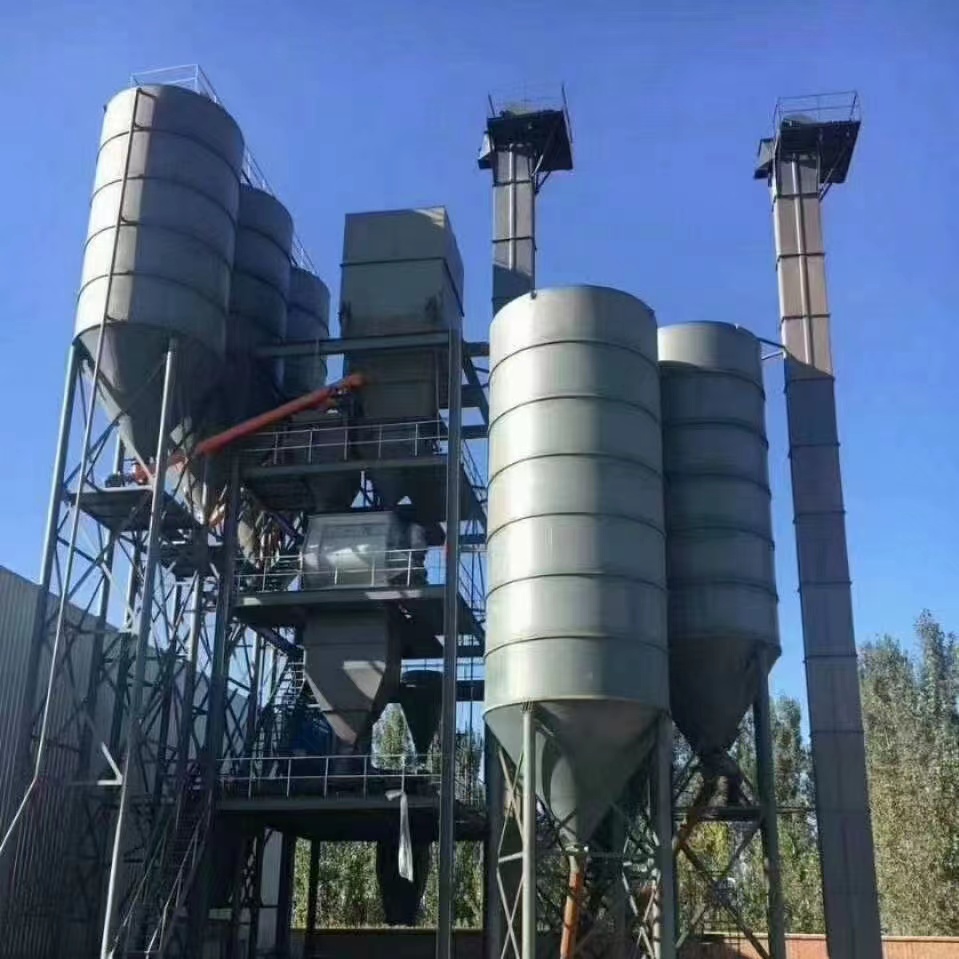

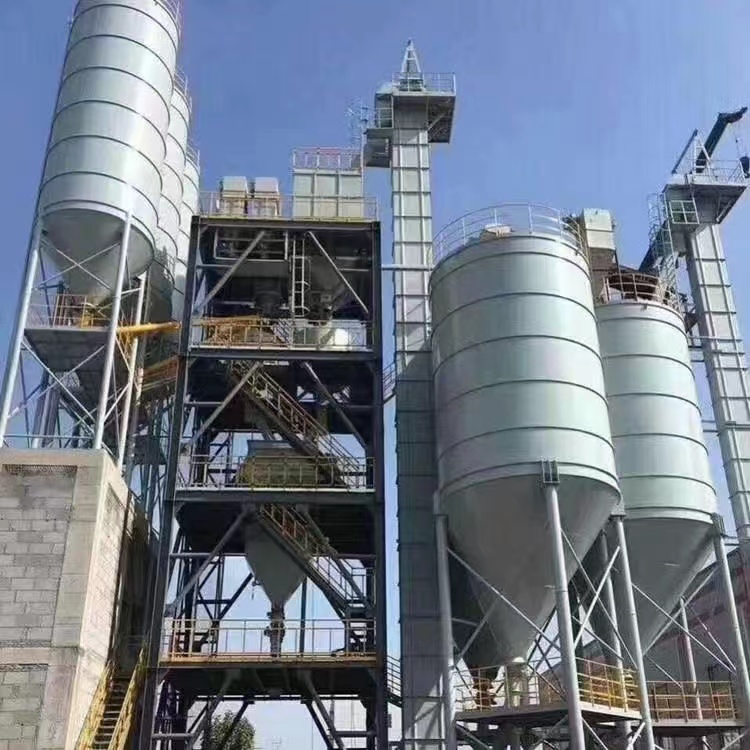

TGD型钢丝绳芯胶带斗式提升机

  TGD型钢丝胶带斗式提升机的性能

          1.提升范围广。TGD型斗式提升机可提升各种粉状、粒状和块状（≤30mm）物料，物料温度≤120℃。

          2.提升高度高。由于钢丝绳胶带强度大，运行平稳，因此TG系列斗式提升机单机提升机高度可达100m。

          3.提升能力大。TGD型斗式提升机可提升32-686m3/h。

          4.使用寿命长，运行可靠性好。先进的设计原来保证了整机运行的可靠性，高强度的钢丝绳昨晚牵引部件，保证了提升机长期高效运行，长期实践证明，本提升机无故障运行时间可达3万小时。

          5.耗用功率小。TGD型斗式提升机与一般提升机相比节约能耗30％以上。

          6.操作维修方便。易损件少，维护费用比一般斗式提升机减少80％以上。

          7.结构简单，制造成本低，投资少。

          8.密封性好，无环境污染。

          9.机械尺寸小。TGD型斗式提升机与同等提示量的其他各类提升机相比这种提升机机械尺寸较小。

 TGD型钢丝胶带斗式提升机的结构组成

          TGD提升机由运行部件、驱动装置、上部装置、中部机壳、下部装置构成。

          1、运行部件：采用特殊设计的防撕裂高强度钢丝绳芯胶带，配以专用的胶带接头和料斗固定件仗胶带能长期可靠运行，料斗设计布局合理，并有不同型式排列，确保物料连续提升和卸出。

          2、驱动装置：采用直交轴硬齿面的减速机与升降机主轴直联，配液力偶合器，慢速检修电机和逆止器，传动装置结构紧凑合理，实现柔性起动。

          3、上部装置：滚筒设计采用自动对中装置，滚筒采用高性能橡胶包胶，使用寿命长，摩擦力大，部附记皮带防跑偏装置。

          4、中部机壳：采用优化设计机壳，双通道设计，避免相对高速运行的胶带带来的涡流干扰，附设加强角钢。

          5、下部装置：采用齿轮齿条重力张紧装置，同步调节尾部滚筒行程，尾部滚筒采用自动对中设计，并附设皮带防跑偏装置和产位控制仪、速度检测仪。

TGD型钢丝胶带斗式提升机工作原理

       采用高强度钢丝绳芯橡胶带，克服了链条合驱动产生的动载荷，较链条更轻便，工作平稳，能以更快的运动速度达到更高的生产率，在同样的生产条件下，胶带应其工作速度高和自重较轻，可使物料线载荷和牵引构件的线载荷减少，从而减少整机的尺寸和自重。同时由于胶带具有良好的弹性和柔韧性，在料斗进行装载时有减振作用。
