螺旋输送机倾斜进料过程剖析
[发布日期:2014-09-03 16:32:35 浏览量:995 ]

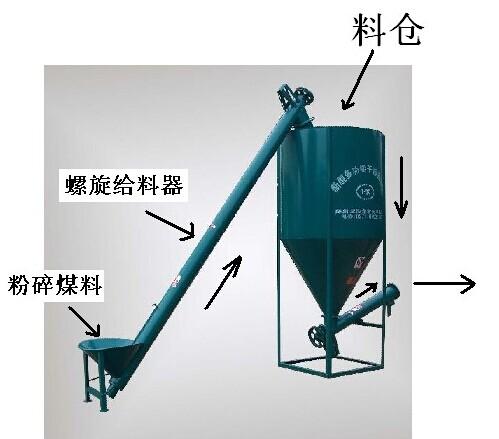

螺旋输送机倾斜进料过程剖析:
输送能力200kg/h;管径160mm;长度及角度视后续工序设定;螺旋叶片厚度>3mm;中轴尽量加粗;螺杆中部不需要加装吊架,避免变形;外管采用57#无缝钢管,不锈钢材质,内部需保证一定的光滑度。
料仓:

容积150kg;加装顶盖,包括一级螺旋出口、观察口,均需法兰连接,同时一级螺旋与料仓法兰连接预留一定空间,减少设备震动的影响;观察口为观察料仓加料情况,直径40mm;下部出料为法兰连接,与二级螺旋相连。
二级螺旋输送机
输送机出口高度xxm;长度1.2-1.5m;水平进料,进料量100kg/h;需加装可调速装置;89*4mm无缝钢管;轴固定方式等具体形式如附图所示。
二级螺旋输送机出口设计简图

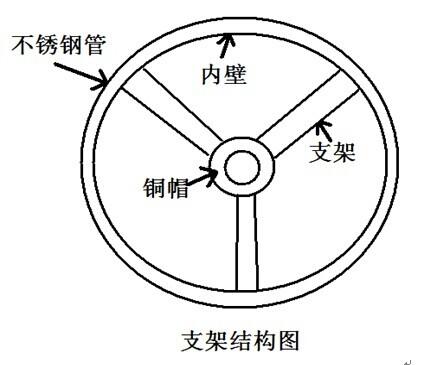

1、支架结构图

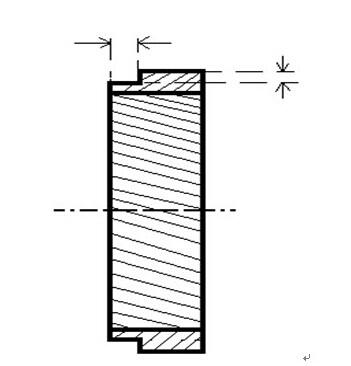

2、刨面图

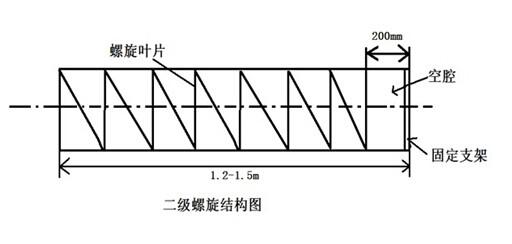

3、二级螺旋内部结构图

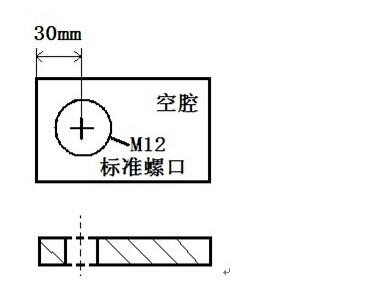

4、出口空腔结构

结构说明:
A、铜帽为固定螺旋叶而设,为易损品,需定期更换,因此需要做成可更换式,并提供一定数量的备件;
