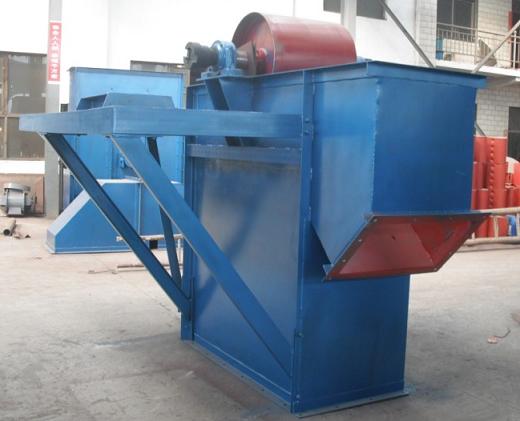

TD斗式提升机概述：
TD斗式提升机因其有皮带传动，因此又称皮带斗式提升机或胶带斗式提升机。它由运行部分（料斗与牵引胶带）、带有传动滚筒的上部区段，带有拉紧滚筒的下部区段，中间机壳，驱动装置，逆止制动装置等组成。TD斗式提升机适用于向上输送松散密度ρ＜1.5t/m3粉状、粒状和小块状的无磨琢性和半磨琢性散状物料，如煤、砂、焦末、水泥、碎矿石等。







TD斗式提升机结构形式：
传动装置有两种形式，分别配有YZ型减速器、ZQ（或YY）型减速器。YZ型轴减速器直接装在主轴轴头上，省去了提升机传动平台、联轴器等，使其结构紧凑、重量轻，而且提升机内部带有异型辊逆止器，逆止可靠。该减速器噪音低，运转平稳，并随主轴浮动，可消除安装应力。







TD斗式提升机特点：
1、驱动功率小。采用流入式喂料、诱导式卸料、大容量的料斗密集型布置，在物料提升时几乎无回料和挖料现象，因此无效功率少；



2、提升范围广。这类提升机对物料的种类、特性要求少，不但能提升一般粉状、小颗粒状物料，而且可提升磨琢性较大的物料，密封性好，环境污染少；



3、运行可靠。先进的设计原理和加工方法，保证了整机运行的可靠性，无故障时间超过2万小时。提升度高，提升机运行平稳，因此可达到较高的提升高度；



4、使用寿命长。提升机的喂料采取流入式，无需用斗挖料，材料之间很少发生挤压和碰撞现象。在设计时保证物料在喂料、卸料时少有撒落，减少了机械磨损。







TD斗式提升机安装尺寸图：





提升机型号

TD100

TD160

TD250

TD315

TD400

TD500

轮廓高度L

C＋1100

C＋1363

C＋1535

C＋1640

C＋1790

C＋1865

整机结构

H
H4
S

C-820
600
200

C-930
700
250

C-1250
800
250

C-1245
850
250

C-1500
950
250

C-1700
900
250

料斗

t
b

200
100

350/280
160

450/360
250

500/400
315

560/480
400

625/500
500

地脚孔

a3
b3
n3
d3

200
310
8
Φ18

250
400
8
Φ18

300
538
8
Φ18

300
648
8
Φ18

400
768
8
Φ22

400
900
8
Φ22

上、下部机壳及外形轮廓

H3
H6
A2
A6
A7
B2
B4
B5

970
1210
692
776
1050
220
370
330

1185
1500
985
996
1235
295
461
475

1320
1800
1175
1266
1600
394
596
610

1488
1800
1200
1266
1700
440
706
710

1500
2000
1350
1558
1980
535
828
835

1655
2300
1410
1610
2200
605
980
1000

中部机壳

A4
A5
B3

776
805
390

982
1021
525

1152
1302
682

1254
1400
794

1548
1580
920

1570
1630
1040

卸料口

H1
A3
a1
a2
a3
b1
b2
b3
n1
d1

520
438
334
120
390
224
95
280
12
Φ12

630
548
365
150
431
315
150
381
12
Φ12

750
713
600
200
676
450
200
526
12
Φ12

795
763
560
230
638
560
230
638
12
Φ12

850
824
670
295
758
670
295
758
12
Φ14

1000
885
700
355
880
780
300
800
12
Φ18

进料口

H5
a4
a5
a6
a7
b4
b5
b6
n2
d2

900
280
80
100
19
220
100
250
9
Φ10

1000
260
80
100
19
220
100
250
9
Φ12

1320
260
43
110
26
260
110
306
9
Φ12

1320
355
58
150
45
320
155
370
9
Φ12

1600
450
100
175
40
450
215
510
9
Φ14

1600
500
65
210
40
500
220
550
9
Φ14







TD斗式提升机驱动配备表：



斗提机
型号

传动装置
代号

电动机

ZQ减速器型号

重量
kg

型号

功率
kw

右装传动装置

左装传动装置

TD100

C1

Y100L-6

1.5

ZQ25-16-ⅢZ

ZQ25-16-ⅣZ

230

C2

Y112M-6

2.2

240

TD160

C1

Y132S-6

3

ZQ35-12.5-ⅢZ

ZQ35-12.5-ⅣZ

472

C2

Y132M1-6

4

490

C3

Y132M2-6

5.5

ZQ40-12.5-ⅢZ

ZQ40-12.5-ⅣZ

563

C4

Y160M-6

7.5

621

TD250

C1

Y132M2-6

5.5

ZQ40-16-ⅢZ

ZQ40-16-ⅣZ

576

C2

Y160M-6

7.5

616

C3

Y160L-6

11

ZQ50-16-ⅢZ

ZQ40-16-ⅣZ

838

C4

Y180L-6

15

903

TD315

C1

Y160M-6

7.5

ZQ40-16-ⅢZ

ZQ40-16-ⅣZ

645

C2

Y160M-4

11

ZQ50-20-ⅥZ

ZQ50-20-ⅤZ

855

C3

Y160L-4

15

883

TD400

C1

Y180L-6

15

ZQ50-16-ⅢZ

ZQ50-16-ⅣZ

936

C2

Y200L1-6

18.5

ZQ65-16-ⅥZ

ZQ65-16-ⅤZ

1687

C3

Y200L2-6

22

1702

C4

Y225M-6

30

1787

TD500

C1

Y180L-6

15

ZQ50-16-ⅢZ

ZQ50-16-ⅣZ

1724

C2

Y200L1-6

18.5

ZQ65-16-ⅥZ

ZQ65-16-ⅤZ

1760

C3

Y200L2-6

22

1775

C4

Y225M-6

30

1810







TD斗式提升机技术参数：



型号 TD160 TD250 TD315 TD400
料斗形式 Q h zD Sd Q h zD Sd Q h zD Sd Q h zD Sd
输送量(m3/h) 5.4 9.6 9.6 16 12 22 23 35 17 30 25 40 24 46 41 66
斗宽(mm) 160 250 315 400
斗容(L) 0.5 0.9 4.2 1.9 1.3 2.2 3.0 4.6 2 3.6 3.8 5.8 3.1 5.6 5.9 9.4
斗距(mm) 280 350 360 450 400 500 480 560
带宽(mm) 200 300 400 500
斗速(m/s) 1.4 1.6 1.6 1.8
物料量大块(mm) 25 35 45 55
型号 TD500 TD630 TD160 TD250 TD350 TD450
料斗形式 Q h zD Sd h zD Sd Q S Q S Q S Q S
输送量(m3/h) 38 70 58 92 85 89 142 4.7 8 18 22 25 42 50 72
斗宽(mm) 500 630 160 250 350 450
斗容(L) 4.8 9 9.3 15 14 14.6 23.5 0.65 1.1 2.6 3.2 7 7.8 14.5 15
斗距(mm) 500 625 710 300 400 500 640
带宽(mm) 600 700 200 300 400 500
斗速(m/s) 1.8 2 1 1.25 1.25 1.25
物料量大块(mm) 60 70 25 35 45 55



注释：
　　1、表中斗容为计算斗容，输送量按填充系数0.6计算得出。



　　2、料斗用途为：



　　浅料斗：输送潮湿、易结块、难抛出的物料。如湿沙、湿煤等。



　　深料斗：输送干燥的、松散的、易抛出的物料。如水泥、煤块、碎石、石英砂等。



TD斗式提升机各部位润滑周期：



序号 润滑部位 润滑材料 润滑周期 润滑方法
1 传动及拉紧滚筒轴承 耐水润滑脂 200小时 利用注油器
2 逆止联轴器 耐水润滑脂 50小时 利用注油器
3 拉紧螺栓 耐水润滑脂 500小时 涂抹
4 电动机 耐水润滑脂 6个月 35
