ZC系列垂直振动提升机是一种新型的垂直输送设备,本机对多数颗粒状、块状、粉状的固体物料(粘度不大)都可以输送。广泛适用于冶金、煤炭、建材、粮食、机械、医药、食品等行业。用于粉状、颗粒状物料的垂直提升作业,提升机也可对物料进行干燥、冷却作业。ZC型垂直提升机分开槽式、封闭式两种结构,并可根据不同的工艺要求,设计物料颗粒分级作用的筛选提升机及设计易燃易爆物料的提升机。



ZC系列垂直振动提升机主要特点:
1、产品占地面积小,便于工艺布置。
2、物料可向上输送,亦可向下输送。
3、噪音低,结构简单,安装、维修便利。
4、结构简单合理、能耗小,节约电能,料槽磨损小。

ZC系列垂直振动提升机工作原理:

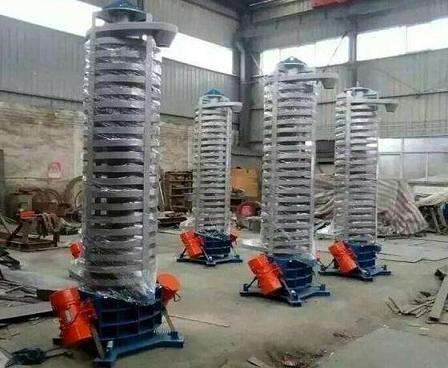

    ZC系列垂直振动提升机的驱动装置振动电机安装在输送塔下部,两台振动电机对称交叉安装,输送塔由管体和焊接在管体周围的螺旋输送槽组成,输送塔座于减振装置上,减振装置由底座和隔振弹簧组成。当垂直提升机工作时,根据双振动电机自同步原理,由振动电机产生激振力,强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业,因此本设备也被成为振动垂直输送机。

ZC系列振动垂直提升机型号说明:
Z   C--□
┬ ┬ ┬
│ │ │
│ │ │
│ | │
│ │ └─────────输送高度(m)
│ └───────────- 垂直输送
└───────────── 振动电机
1.基本型(ZC--口),为敞开输送槽结构,用于一股物料无特殊要求的向上(或向下)输送作业。

2.封闭型(ZC--口F)为封闭输送槽结构,用于对物料有防尘要求的场合向上(或向下)输送作业。


    当DZC系列垂直振动提升机工作时,根据双振动电机自同步原理,由振动电机产生激振力,强迫整个输送塔体作水平圆运动和向上垂直运动的空间复合振动,螺旋槽内的物料则受输送槽的作用,作匀速抛掷圆运动,沿输送槽体向上运动,从而完成物料的向上(或向下)输送作业。


 ZC系列垂直振动提升机安装时应注意以下几点:
1.安装时应保证支撑管与水平垂直,其轴线不垂直度不大于总高的2/1000;
2.垂直振动提升机一般在室内使用;
3.地角螺钉固定,接地保护;
4.提升机不允许与周围物件有连接,并留有一定的活动间隙,以防影响或振动产生噪音。



DZC型系列垂直振动提升机技术参数:

型号 输送量
(t/h)
输送槽直径
(mm)
输送宽度
(mm)
输送高度
(m)
振次
(min)
双振幅
(mm)
电动功率
(kw)
重量
(kg)
DZC300 ~1.0 300 77 ≤2.0 960 6~7 2×0.4 680
DZC500 ~2.0 500 140 ≤3.0 6~8 2×0.75 1010
DZC550 ~3.0 550 152 ≤3.5 6~8 2×1.5 1190
DZC600 ~3.0 600 163 ≤4.0 6~7 2×1.5 1321
DZC800 ~4.0 800 224 ≤4.5 6~8 2×2.2 1590
DZC850 ~4.0 850 224 ≤5.0 6~9 2×2.2 1750
DZC900 ~3.5 900 185 ≤6.0 6~9 2×3.0 2100



ZC系列垂直振动提升机安装时应注意以下几点:
1.安装时应保证支撑管与水平垂直,其轴线不垂直度不大于总高的2/1000;
2.垂直振动提升机一般在室内使用;
3.地角螺钉固定,接地保护;
4.垂直提升机不允许与周围物件有连接,并留有一定的活动间隙,以防影响或振动产生噪音。
