直线振动筛工作原理概述

    ZS系列直线振动筛又称直线筛是利用两台振动电机作激振源,当纵向安装在筛体上的两台振动电机相对转动时，两台振动电机两端的偏心块便产生额定激振力，其产生在横向的激振力相互抵消，其纵向的激振力通过传振体传递到整个筛面上，使物料在筛面上被抛起,同时向出料口作跳跃运动。小于筛孔的物料通过筛孔的物料通过筛孔而落到下层，连续跳跃后经出料口流出。由于筛分过程合理，便可将物料经振动筛分级后，取得几种不同粒度的物料，完成物料的分级作业,因此被广泛地应用到磨料的磨具原料，冶金建材、陶瓷、医药等行业。联系电话；13525003809

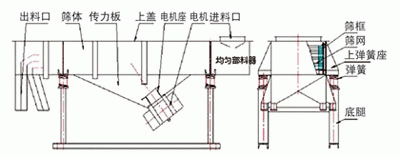

ZS系列直线振动筛结构模式图


结构：ZS系列直线振动筛由振动电机、筛箱、筛网、传振体、减振装置组成。

直线振动筛使用特点：
    ZS系列直线振动筛与其它筛相比具有筛分精度高，结构简单、维修方便、耗能小,噪声小,封闭性好,有利环境保护,可更换多种筛网，使用寿命长,并且筛体各部分均采用扎制钢板及型材焊接而成(部分组体间为螺栓连接)整体刚度好,牢固可靠等特点。广泛用于矿山、煤炭、冶炼、建材、耐火材料、轻工、化工等行业。直线振动筛亦可对粉状、颗粒状物料的筛选和分级，广泛应用于塑料、磨料、化工、医药、建材、粮食、炭素、化肥等行业，还可以与给料机（输送机）等设备相互配套使用，降低生产成本．直线振动筛详细适用条件和行业可以参考：直线振动筛的用途和适用行业。直线振动筛技术参数：

直线振动筛适用范围：
    直线振动筛是双振动电机驱动。当两台振动电机做同步、反缶旋转时，其偏心块所产生的激振力在平行于电机轴线的方向相互抵消，在垂直于电机轴的方向叠为一合力，因此筛机的运动轨迹为一直线。两电机轴相对筛面有一倾角，在激振力和物料自重力的合力作用下，物料在筛面上被抛起跳跃式向前作直线运动，从而达到对物料进行筛选和分级的目的。
    适用于粒度在0.074-5mm、含水量小于70%、无粘性的各种干式粉状物料的筛分。最大给料粒度不大于10mm。

直线振动筛技术参数：

型号 筛分能力 电压(V) 功率(KW) 电机型号 振幅(mm) 激振力(N) 层数
粒度 T/h
ZS-520 ≥0.3 8 380 0.37-0.55 YZU-5-6 2--4 5000×2 1--6
ZS-525 ≥0.3 10 380 YZU-8-6 8000×2
ZS-530 ≥0.3 12 380 　 　
ZS-1020 ≥0.3 15 380 0.75-1.1 YZU-10-6 2--4 10000×2
ZS-1025 ≥0.3 16 380 YZU-15-6 15000×2
ZS-1030 ≥0.3 17 380 1.1-1.5 YZU-15-6 3--5 15000×2
ZS-1220 ≥0.3 18 380 YZU-20-6 20000×2
ZS-1225 ≥0.3 20 380 　 　
ZS-1230 ≥0.3 24 380 1.5-2.2 YZU-20-6 3--5 20000×2
ZS-1530 ≥0.3 28 380 YZU-30-6 30000×2


直线振动筛使用条件直线振动筛使用条件：
    1、海拔不超过1000米；
    2、周围环境温度：不超过40℃
    3、相对湿度不超过90%（20℃以下）
    4、筛分腐蚀性物料时，接触物料部分材质采用不锈钢。
