振动给料机
新乡新维特 振动给料机又称振动喂料，常用的有电磁振动给料机，电机振动给料机两种，振动给料机在生产流程中可把块状、颗粒状物料从料仓中均匀、连续地喂料到受料装置中。振动给料机结构简单，操作方便，不需润化，耗电量小；可以均匀地调节给矿量；广泛用于矿山、碎石场、冶金、建材、化工、选矿、煤矿等行业的破碎、筛分生产线中。
振动给料机工作特点:
该振动给料机结构简单，振动平稳，工作可靠、寿命长，喂料均匀，连续性能好，激振力可调；随时改变和控制流量，调节方便稳定；偏心块为激振源，噪音低，耗电少，调节性能好，无冲料现象；若采用封闭式机身可防止粉尘污染。
振动给料机工作原理：
该振动给料机是利用振动器中的偏心块旋转产生离心力，使筛厢、振动器等可动部分作强制的连续的圆或近似圆的运动。物料则随筛厢在倾斜的筛面上作连续的抛掷运动，并连续均匀地将物料送至受料口内。
振动给料机安装与调试、使用与维护：
1、振动给料机如用于配料、定量给料时，为保证给料的均匀稳定，防止物料自流应水平安装，如进行一般物料连续给料，可下倾10°安装。对于粘性物料及含水量较大的物料可以下倾15°安装。
2、安装后的给料机应留有20mm的游动间隙，横向应水平，悬挂装置采用柔性连接。
3、空试前，应将全部螺栓坚固一次，尤其是振动电机的地脚螺栓，连续运转3-5小时，应重新紧固一次。
4、试车时，两台振动电机必须向旋转。
5、给料时在运行过程中应经常检查振幅，电流及噪音的稳定性，发现异常应及时停车处理。
6、电机轴承每2个月加注一次润滑油，高温季节应每月加注一次润滑油。联系电话；13525003809

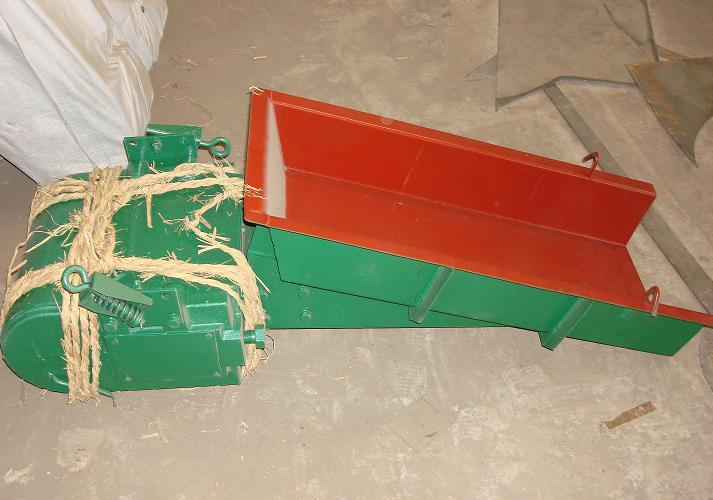

产品系列一：GZ系列电磁振动给料机
GZ系列电磁振动给料机广泛应用于矿山、冶金、煤炭、建材、化工、轻工、电力、机械、粮食等行业。在生产流程中，用于把块状、颗粒状、粉状物料从贮料仓或漏斗中，定量、均匀、连续的给到受料装置中。
产品特点
1、体积小，重量轻，安装方便，无转动部件，不需润滑，维修方便；
2、工作效率高，消耗电能少；
3、可无级调节给料量，可用于自动控制的生产流程中，实现生产自动化；
4、该设备配有振幅稳定装置，保证设备在电网电压波动或调谐值发生变化时，能继续稳定工作，并可降低 功 率消耗，降低噪音，延长使用寿命。
技术参数：
|
类型 |
型号 |
生产率(t/h) |
给料粒度 mm |
双振幅 mm |
供电电压(V) |
电流(A) |
有效功率 (Kw) |
配套控制箱型号 |
||
|
水平 |
-10度 |
工作电流 |
表示电流 |
|||||||
|
基本型 |
GZ1 |
5 |
7 |
50 |
1.75 |
220 |
1.34 |
1 |
0.06 |
XKZ-5G2 |
|
GZ2 |
10 |
14 |
50 |
3.0 |
2.3 |
0.15 |
||||
|
GZ3 |
25 |
35 |
75 |
4.58 |
3.8 |
0.2 |
||||
|
GZ4 |
50 |
70 |
100 |
8.4 |
7 |
0.45 |
XKZ-20G2 |
|||
|
GZ5 |
100 |
140 |
150 |
12.7 |
10.6 |
0.65 |
||||
|
GZ6 |
150 |
210 |
200 |
1.5 |
380 |
16.4 |
13.3 |
1.2 |
XKZ-20G3 |
|
|
GZ7 |
250 |
350 |
250 |
24.6 |
20 |
3 |
||||
|
GZ8 |
400 |
560 |
300 |
39.4 |
32 |
4 |
||||
|
GZ9 |
600 |
840 |
350 |
47.6 |
38.6 |
5.5 |
XKZ-200G3 |
|||
|
GZ10 |
750 |
1050 |
500 |
39.4*2 |
32*2 |
4*2 |
XKZS-200G3 |
|||
|
GZ11 |
1000 |
1400 |
500 |
47.6*2 |
38.6*2 |
5.5*2 |
||||
|
上振型 |
GZ3S |
25 |
35 |
75 |
1.75 |
220 |
4.58 |
3.8 |
0.2 |
XKZ-5G2 |
|
GZ4S |
50 |
70 |
100 |
8.4 |
7 |
0.45 |
XKZ-20G2 |
|||
|
GZ5S |
100 |
140 |
150 |
12.7 |
10.6 |
0.65 |
||||
|
GZ6S |
150 |
210 |
200 |
1.5 |
380 |
16.4 |
13.3 |
1.5 |
XKZ-20G3 |
|
|
GZ7S |
250 |
350 |
250 |
24.6 |
20 |
3 |
XKZ-100G3 |
|||
|
GZ8S |
400 |
560 |
300 |
39.4 |
32 |
4 |
||||
|
封闭型 |
GZ1F |
4 |
5.6 |
40 |
1.75 |
220 |
1.34 |
1 |
0.06 |
XKZ-5G2 |
|
GZ2F |
8 |
11.2 |
40 |
3.0 |
2.3 |
0.15 |
||||
|
GZ3F |
20 |
28 |
60 |
4.58 |
3.8 |
0.2 |
||||
|
GZ4F |
40 |
56 |
60 |
8.4 |
7 |
0.45 |
XKZ-20G2 |
|||
|
GZ5F |
80 |
112 |
80 |
12.7 |
10.6 |
0.65 |
||||
|
GZ6F |
120 |
168 |
80 |
1.5 |
380 |
16.4 |
13.3 |
1.5 |
XKZ-20G3 |
|

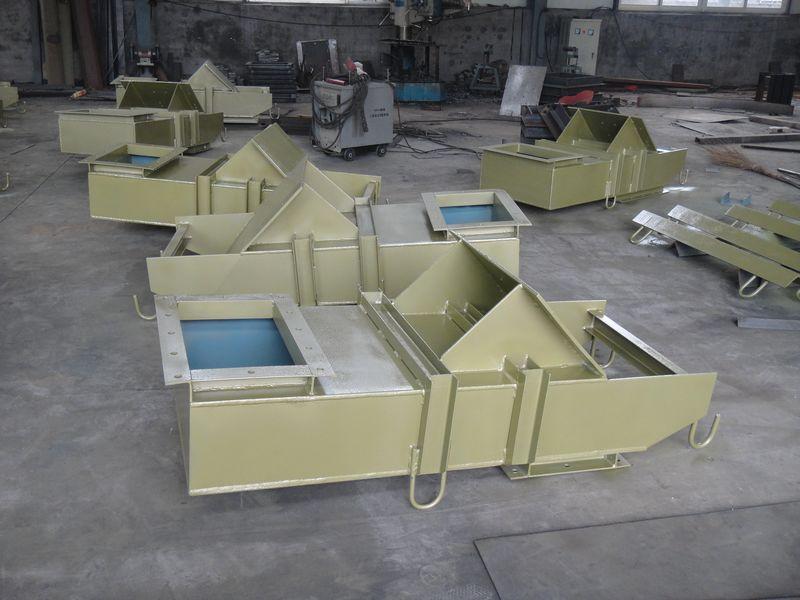

产品系列二：GZG系列电机振动给料机
GZG系列电机振动给料机的给料过程是利用振动电机或两台电动机带动激振器驱动给料槽沿倾斜方向作周期直线往复振动来实现,当给料槽振动的加速度垂直分量大于重力加速度时,槽中的料被抛起,并按照抛物线的轨迹向前跳跃运动,抛起和下落在瞬间完成,由于激振源的连续激振,给料槽连续振动,槽中的煤连续向前跳跃,以达到给料的目的。
GZG系列电机振动给料机主要技术参数表：
|
型号 |
生产率t/h |
给料槽尺寸 宽*长*高mm |
运行 方式 |
粒度mm |
振动电机 |
重量Kg |
||||
|
电压V |
频率Hz |
型号 |
功率KW |
振动频率 |
||||||
|
GZG30-4 |
15 |
300*1000*160 |
连续 |
120 |
380 |
50 |
YZD2.5-4 |
0.18*2 |
1450 次/分 |
110 |
|
GZG40-4 |
30 |
400*1200*160 |
YZD5-4 |
0.25*2 |
155 |
|||||
|
GZG50-4 |
50 |
500*1200*160 |
YZD8-4 |
0.4*2 |
190 |
|||||
|
GZG60-4 |
80 |
600*1800*180 |
180 |
YZD16-4 |
0.75*2 |
410 |
||||
|
GZG70-4 |
100 |
700*1800*200 |
180 |
TZP20-4 |
1.1*2 |
440 |
||||
|
GZG80-4 |
200 |
800*2000*225 |
200 |
TZD32-4 |
1.5*2 |
640 |
||||
|
GZG90-4 |
300 |
900*1500*300 |
250 |
YZD50-4 |
2.2*2 |
730 |
||||
|
GZG110-4 |
400 |
1100*1500*300 |
900 |
|||||||
|
GZG130-4 |
500 |
1300*1500*400 |
350 |
1000 |
||||||
|
GZG70-6 |
80 |
700*1800*200 |
150 |
YZD20-6 |
1.5*2 |
960 次/分 |
440 |
|||
|
GZG80-6 |
160 |
800*2000*225 |
180 |
YZD30-6 |
2.2*2 |
670 |
||||
|
GZG90-6 |
240 |
900*1500*300 |
240 |
YZD40-6 |
3.0*2 |
740 |
||||
|
GZG110-6 |
320 |
1100*1500*300 |
YZD50-6 |
3.7*2 |
940 |
|||||
|
GZG130-6 |
400 |
1300*1500*400 |
320 |
1040 |
||||||
|
GZG150-6 |
500 |
1500*1800*500 |
2000 |
|||||||
|
GZG180-6 |
800 |
1800*1800*500 |
YZD75-6 |
5.5*2 |
2590 |
|||||
|
GZG200-6 |
1000 |
2000*2000*500 |
360 |
3700 |
||||||
