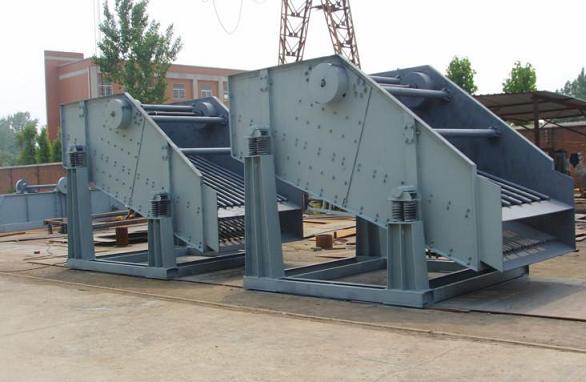

圆振动筛概述
    圆振动筛筛箱运动轨迹为圆做圆形运动故称圆振动筛,是综合行业技术经验研制开发的一种多层数、高效新型振动筛。圆振动筛采用筒体式偏心轴激振器及偏块调节振幅,物料筛淌线长,筛分规格多。适宜采石场筛分砂石料,也可供选煤、冶金、选矿、建材、电力及化工等行业,煤、石灰石、碎石、砂砾、金属或非金属矿石及其他物料的筛分。圆振动筛在结构上采用筒体式偏心轴激振器及偏块调节振幅,先进的铆钉连接装配式机架结构提高了设备使用寿命及弹簧减振装置减小了对基础的冲击力。



圆振动筛型号表示:

圆振动筛型号

圆振动筛工作原理:
    电动机经三角带使激振器偏心块产生高速旋转。运转的偏心块产生很大的离心力,激发筛箱产生一定振幅的圆运动,筛上物料在倾斜的筛面上受到筛箱传给的冲量而产生连续的抛掷运动,物料与筛面相遇的过程中使小于筛孔的颗粒透筛,从而实现分级。

圆振动筛工作原理

圆振动筛主要结构
     圆振动筛结构:主要由筛箱、激振器、悬挂(或支承)装置及电动机等组成。电动机经三角皮带,带动激振器主轴回转,由于激振器上不平衡重物的离心惯性力作用,使筛箱获振动。改变激振器偏心重,可获得不同振幅。该系列圆振动筛为座式安装。筛面倾角的调整可通过改变弹簧支座位置来实现。电动机可安装在筛框的左侧,也可安装在筛框的右侧,如无特殊要求,制造厂按物料运动方向的右侧安装供货。

圆振动筛结构图

圆振动筛工作特点:
    ① 采用块偏心作为激振力,激振力强。
    ② 筛子横梁与筛箱采用高强度螺栓,结构简单,维修方便快捷;
    ③ 采用轮胎联轴器,柔性连接,运转平稳;
    ④ 采用小振幅,高频率,大倾角结构,使该机筛分效率高、处理量大、寿命长、电耗低、噪音小。
    筛网是主要易损件。根据物料品种和用户需求,可采用高锰钢编织筛网、冲孔筛板和橡胶筛板,筛板有单层和双层两种,各类筛板均能满足筛分效率高、寿命长、不堵孔的要求。筛面倾角的调整可通过改变弹簧支座位置高度来实现。
    我厂生产的圆振动筛具有结构可靠、激振力强、筛分效率高、振动噪音小、坚固耐用、维修方便、使用安全等特点,产量能耗均达标。



圆振动筛使用和维护:
    振动筛应在筛面没有物料的情况下启动,尽量避免带料开机,筛机运转平稳后才能给料。停机前应先停止给料,待面物料排除后再停机。工作过程中应经常观察筛机运行情况,如发现运动不正常或异常声响,应及时停机检查,找出原因,排除故障。


圆振动筛主要优点
  1、由于筛箱振动强烈,减少了物料堵塞筛孔的现象,使筛子具有较高的筛分效率和生产率。、
  2、构造简单、拆换筛面方便。



YA圆振动筛特点
  1、结构新颖,技术参数先进,处理能力大,筛分效率;
  2、采用振动电机作为激振源,使用维修方便;
  3、采用弹簧钢编织筛网或冲孔筛板,使用寿命长,不易堵孔;
  4、采用橡胶隔振弹簧,寿命长、噪声小、过共振区平稳等。



YA圆振动筛规格与技术参数

型号

筛网面积
m2

倾角

给料粒度
(mm)

处理量
(t/h)

振次

功率
(kw)

重量
(Kg)

YA1236

4.3

20°

≤200

75-245

845

11

4880

2YA1236

4.3

75-245

845

11

5210

YA1536

5.4

95-310

845

11

5110

2YA1536

5.4

95-310

845

15

5585

YA1548

6.5

115-370

845

11

5180

2YA1548

6.5

115-370

845

15

5940

YA1836

7.2

125-410

845

15

5812

2YA1836

7.2

125-410

 845

15

6125

YA1848

8.6

150-490

845

15

6210

2YA1848

8.6

150-490

845

15

6600

YA2460

14.4

250-810

748

30

12200

2YA2460

14.4

250-810

748

30

13495

YK圆振动筛结构特点:
1.采用块偏心作为激振力,激振力强;
2.筛子横梁与筛箱采用高强度螺栓联结,无焊接;
3.筛机结构简单,维修方便快捷;
4.采用轮胎联轴器,柔性联接,运转平稳;
5.筛分效率高、处理量大、寿命长。


YK圆振动筛规格与技术参数:



型号
筛网层数
筛子面积
(m2) 筛孔尺寸
(mm) 最大给料粒度
(mm)  生产能力
(m3/h)
振动频率
(r/min)

倍幅
(mm) 功率
(kw)
重量
(kg)

 2YK1235  2      4.2   5-50  200  35-180  970  7 5.5  3600
 2YK1245  2  5.4  5-50  200  35-206  970  7  11  4320
 3YK1245  3  5.4 5-50  200  35-206  970  8  11  4460
 YK1535  1  5.25  5-50  200  34-200  970  8  11  3355
 3YK1535  3  5.25  5-50  400  34-200  970  8  15  5710
 YK1545  1  6.75  5-50  400  44-258  970  8  11  3900
 2YK1545  2  6.75  5-50  400  44-258  970  8  15  4370
 3YK1545  3  6.75  5-50  400  44-258  970  8  15  5832
 3YK1548  3  7.2  5-50  400  47-275  970  7  15  6070
 4YK1548  4  7.2  5-100  200  47-275  730  8  18.5  7090
 YK1848  1  8.8  5-100  400  56-330  755  11  15  7122
 2YK1848  2  8.8  5-100  400  56-330  750  11  15  6189
 3YK1848  3  8.8  5-100  400  56-330  970  7  22  6935
 2YK1854  2  9.72  5-100  400  63-586  970  7  22  7602
 3YK1854  3  9.72  5-100  400  63-586  970  7  22  8640
 4YK1854  4  9.72  5-150  200  32-310  12.16  8  30  10530
