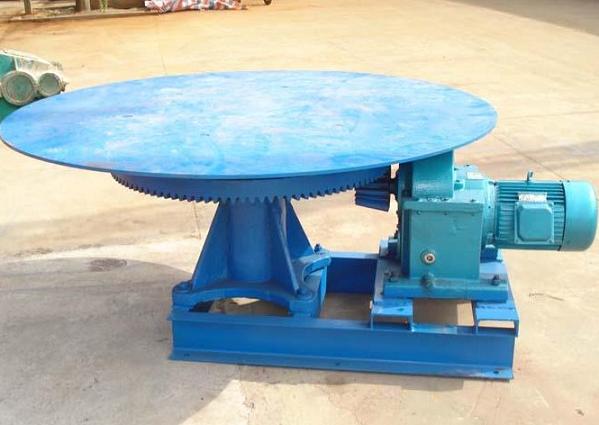

圆盘给料机是一种使用广泛的连续式容积加料设备,能均匀连续地将物料喂送到下一设备中,并且能够承受较大的仓压。作为细粒物料给料设备,喂料量可以调节,可喂送粉状、小块状的各种非粘性物料,如煤粉、水泥、熟料、石灰石、页岩、煤矸石、粘土等粉状、粒状或小块状物料。可广泛应用于选金厂,采煤厂与化工,基建及机械化的铸造车间等作连续均匀、定量的给料和配料之用。是一般磨机、烘干机的常用配套设备。本机适用输送物料粒度不大于50mm,不适宜输送粘性较大、不易流动的物料和流动性特别好的物料。

    圆盘给料机分为DK敞开吊式圆盘给料机(吊开式)、DB封闭吊式圆盘给料机(吊闭式)、KR敞开座式圆盘给料机、BR封闭座式圆盘给料机和ZMBR重型圆盘给料机。

   该给料机采用的电机分交流电机和调速电机(KR无调速电机)。联系电话;13525003809

圆盘给料机技术参数:

型号 圆盘直径 生产能力m3/h 圆盘转数r/min 物料粒度mm 安装形式 减速机 电动机 重量Kg 外形尺寸
长*宽*高
型号 速比 型号 功率
DK6 600 0.6-3.9 8 25 敞开吊式 5308-01 53 Y90L-6 1.1 403 855*960*925
JZTY21-6
DK8 800 1.4-7.6 8 30 敞开吊式 5308-1-0 53 Y90L-6 1.1 555 1085*1089*1520
JZTY21-4
DK10 1000 2.5-16.7 7.5 40 - 5312-01 52 Y100L-6 1.5 827 1350*1350*1427
JYTY22-4
DK13 1300 4.2-27.9 6.5 50 - 5316-01 54 Y132S-6 3 1150 1735*1516*1427
JZTY32-4
DK16 1600 7-18.6 6 60 - 5319-01 62 Y132M1-6 4 2125 2115-2050*1535
JYTY41-4
DK18 1800 9.2-60 5 70 - 5322-01 62 Y132M2-6 5.5 2900 2365*2030*1963
JZTY42-4
DK20 2000 13.6-38 5 80 - 5322-01 62 Y132M2-6 5.5 3140 2620*2150*2165
JZTY42-4
DB6 600 0.6-3.9 8 25 封闭吊式 5308-01 53 Y90L-6 1.1 490 855*980*1052
JZTY21-4
DB8 800 1.1-7.6 8 30 - 5308-1-0 52 Y90L-6 1.1 597 1085*1089*1152
JZTY21-4
DB10 1000 2.5-16.7 7.5 40 - 5212-01 52 Y100L-6 1.5 906 1263*1350*1237
JZTY22-4
DB13 1300 4.2-27 6.5 50 - 5316-01 54 Y132S-6 3 1240 1516*1735*1597
JZTY32-4
KR10 1000 0-14 7.5 40 敞开座式 TZQ350 31.5 Y112M-6 2.2 740 720*1430*650
KR15 1500 0-25 7.5 55 - JZQ400 31.5 Y132M2-6 5.5 1280 920*1750*720
KR17 1700 0-50 7.5 60 - JZQ400-Ⅲ-1Y 31.5 Y132M2-6 5.5 1320 920*1750*720
KR20 2000 0-100 7.5 80 - JZQ500-Ⅲ-1Y 31.5 Y160L-6 11 1754 1030*1965*810
BR10 1000 0-13 6.3 50 封闭座式 ZS50-8-ⅠⅡ 63 Y132S-6 3 1223 1932*1520*895
BR15 1500 0-30 6.3 50 - ZS75-3-ⅠⅡ 63 Y160M-6 7.5 2710 2841*1920*1122
BR20 2000 0-80 4.79 50 - BR20-2 87 Y160L-6 11 5234 3374*2016*1122
JZTY61-4 15
BR25 2500 0-120 4.72 50 - BR25-2 88.2 Y200L1-6 18.5 7747 3790*2500*1122
JZTY71-4 22
BR30 3000 180 3.1 20 - BR30-2 128.87 Y200L2-6 22 1335 4600*2958*1420
JZTY72-4 30

如何给圆盘给料机进行安装
圆盘给料机安装一般情况不拆卸安装,并且安装后的给料机周围应有一定的游动间隙,给料机处于自由状态。
圆盘给料机一般是悬挂式安装,振动器的悬挂杠杆应垂直吊挂,为了减少给料机的横向摆动,给料槽悬挂吊杆要向外张开10°布置。4个吊杆要安装在具有足够刚性的结构上。给料机槽体可以水平安装,也可以倾斜安装。对于大型给料机为了维修和更换料槽方便,还要设置移动滑架。安装后的给圆盘给料机横向应水平,以防工作时物料向一侧偏移。
