各型号振动筛工作原理及结构图
[发布日期:2016-06-28 11:50:37 浏览量:870 ]

各型号振动筛工作原理及结构图:
一、三次元振动筛分机工作原理
  三次元振动筛/旋振筛的动力源是立式振动电机,振动电机转轴上下端安装有重锤(不平衡重锤),通过振动电机的旋转运动在不平衡重锤 作用下转变为水平、垂直、倾斜的三维运动即三次元运动,旋振筛利用振动电机三维运动,通过旋振筛的弹簧和振动体把三维运动传递给振动筛网面。通过改变振动电机上下重锤的相位角来实现物料在筛面上的运动轨迹,以此达到筛分、去杂、过滤的目的。

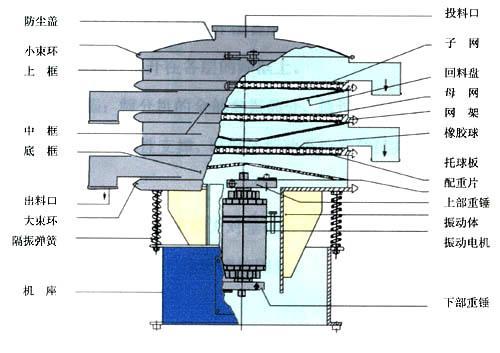

三次元旋振筛结构图
三次元旋振筛结构图

二、直线振动筛工作原理
   ZXS系列直线振动筛采用双振动电机驱动,当两台振动电机做同步、反缶旋转时,其偏心块所产生的激振力在平行于电机轴线的方向相互抵消,在垂直于电机轴的方向叠为一合力,因此筛机的运动轨迹为一直线。其两电机轴相对筛面有一倾角,在激振力和物料自重力的合力作用下,物料在筛面上被抛起跳跃式向前作直线运动,从而达到对物料进行筛选和分级的目的。 可用于流水线中实现自动化作业。具有能耗低、效率高、结构简单、易维修、全封闭结构无粉尘溢散的特点。最高筛分目数325目,可筛分出7种不同粒度的物料。
直线振动筛结构图
直线振动筛结构图

三、超声波振动筛工作原理
     超声波振动筛的准则系列为220V,50Hz或110伏特,60赫兹的高频能量18KHz成电能,输入换能器,将其变成18KHz机械振动它,达到甄别和结算网络,使超细粉的高通量筛选的目的一样容易。该系统是基于进入低振幅,高频率的超声波波(机械波),以改善超细粉筛选性能,在传统的振动筛。 特别适合高附加值精细粉体的用户。

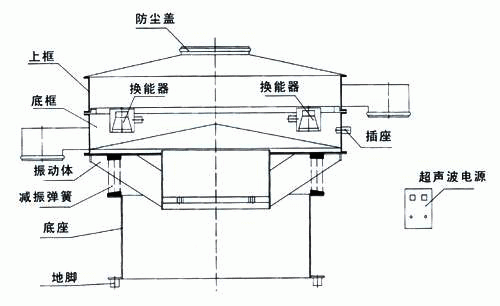

超声波振动筛结构图
超声波振动筛结构图
